Kai žmonės galvoja apie elektros skaitiklius, pirmas dalykas, kuris ateina į galvą, yra sieninis{0}}skaitiklis, kurį įdiegė elektros tinklų įmonė, kad apmokėtų elektros sąskaitas.
Tačiau elektros skaitiklių taikymas yra daug platesnis,{0}}jie yra būtini „energijos valdytojai“ tokiose srityse kaip įmonės energijos valdymas, elektromobilių įkrovimo stotelės, fotovoltinės energijos kaupimo sistemos ir mechaninės įrangos palaikymas.
Taigi, kaip atrodo elektros skaitikliai šiais „ne{0}}tinklo“ scenarijais? Ir kaip jie turėtų būti sujungti? Šis straipsnis padės jums per viską!
I. Vienfaziai{1}}kintamosios srovės energijos skaitikliai: pagrindiniai namų ūkio elektros energijos naudojimo įgūdžiai
Kas yra vienfazė{0}}elektra?
Vienfazė{0}}elektra susideda iš vieno fazės laido (įtampos laidas L) ir vieno nulinio laido (N), tiekiančio vienfazę sinusoidinę kintamąją srovę. Tai pagrindinis maitinimo šaltinis namams, mažoms įmonėms ir mažos-galios įrangai.
Standartai pagal šalį:
Kinija: 220V / 50Hz
Europa ir Amerika: 230V / 50Hz
Šiaurės Amerika, Japonija ir Pietų Korėja: 100-120V / 60Hz
Laidų sujungimo principas: Nepriklausomai nuo šalies ar regiono, vienfazių{0}} energijos skaitiklių laidų prijungimo būdas iš esmės yra vienodas. Pagrindinis principas yra toks: srovės ritės jungiamos nuosekliai, o įtampos ritės – lygiagrečiai.
Pagrindinės atsargumo priemonės:
- Įtampos laidas turi būti prijungtas prie tinkamo gnybto: 1 gnybtas turi būti prijungtas prie įtampos laido.
- Srovės ritė nuosekliai sujungta su apkrova: Srovės ritė nuosekliai sujungta su apkrova; įtampos ritė prijungta lygiagrečiai su apkrova.
- Tas pats poliškumo principas: abu abiejų ritių galai turi būti prijungti prie to paties maitinimo šaltinio poliškumo gnybto.
II. Trijų-fazių kintamosios srovės energijos skaitikliai: „pagrindinė pramoninės elektros jėga“.
Kas yra trijų{0}}fazių elektra?
Trifazė elektros energija susideda iš trijų kintamųjų srovių rinkinių, kurių dažnis, vienoda amplitudė ir 120 laipsnių fazių skirtumas. Jį sudaro trys srovės laidai (L1, L2, L3, paprastai pažymėti A, B, C) ir vienas neutralus laidas (N). Kur:
Linijos įtampa: 380 V (tarp laidų, kuriuose yra įtampa)
Fazinė įtampa: 220 V (tarp įtampų ir neutralių laidų)
Palyginti su vienos{0}}fazės elektra, trijų-fazių elektra prideda dvi fazes, todėl laidai natūraliai tampa sudėtingesni, tačiau pagrindinis principas išlieka tas pats.
Laidų sujungimo būdas:
Trijų-fazių energijos skaitikliai yra dviejų tipų: trijų-fazių trijų-laidų ir trijų-fazių keturių-laidų, tinkančių įvairiems apkrovų tipams. Priklausomai nuo apkrovos srovės, yra du prijungimo būdai:
1 būdas: tiesioginis prijungimas (apkrovos srovė mažesnė arba lygi skaitiklio diapazonui)
- Prijunkite trijų{0}}fazių laidą ir nulinį laidą tiesiai prie atitinkamų matuoklio gnybtų.
- Skaitiklio vidinė srovės ritė nuosekliai sujungta su apkrova, o įtampos ritė – lygiagrečiai su apkrova.
- Kiekvienas terminalas paprastai turi daugiau nei vieną tvirtinimo varžtą; pasirūpinkite, kad laidų galai būtų tvirtai pritvirtinti.

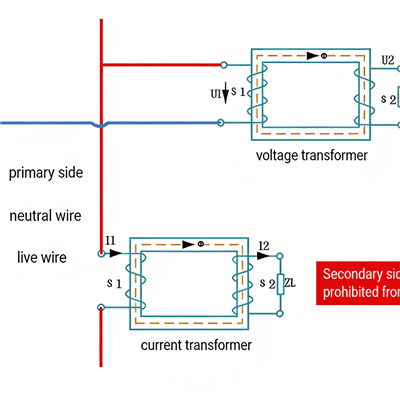

2 būdas: prijungimas per srovės transformatorių (apkrovos srovė viršija skaitiklio diapazoną)
- Reikalingas srovės transformatorius (CT) ir įtampos transformatorius (PT).
- Pirminė srovės transformatoriaus pusė nuosekliai sujungta su apkrova, o antrinė – su skaitiklio srovės rite.
- Antrinė srovės transformatoriaus pusė niekada neturi būti{0}}atjungta.
- Pirminė įtampos transformatoriaus pusė yra prijungta lygiagrečiai su apkrova, o antrinė - lygiagrečiai su skaitiklio įtampos rite.
III. Nuolatinės srovės energijos skaitikliai: naujasis naujosios energijos eros brangusis
Atsiradus naujiems energijos šaltiniams, nuolatinės srovės energijos skaitiklių paklausa kasdien didėja. Tokiuose scenarijuose kaip elektrinių transporto priemonių įkrovimo stotelės, fotovoltinės energijos kaupimo sistemos ir saulės nuolatinės srovės išjungimo{1}}tinklo sistemos, kur tiekiama nuolatinė srovė ir kur reikia skaičiuoti, apmokestinti ar valdyti elektros energiją, reikalingi nuolatinės srovės energijos skaitikliai.
IV. Laidų saugos principų santrauka (būtina perskaityti!)
Nesvarbu, ar naudojate kintamosios srovės ar nuolatinės srovės skaitiklius, reikia atsižvelgti į šiuos saugos principus:
| Principas | Aprašymas |
|---|---|
| Srovės grandinė nuosekliai, įtampos grandinė lygiagrečiai | Tai yra pagrindinis visų elektros energijos skaitiklių prijungimo principas |
| Poliškumas/fazių seka turi būti teisinga | Neteisingas prijungimas gali sukelti matavimo klaidų ir netgi sugadinti įrangą |
| Antrinė srovės transformatoriaus pusė yra griežtai draudžiama atvira grandinė | Priešingu atveju atsiras aukšta įtampa, kuri kelia pavojų asmens saugumui |
| Prieš prijungdami laidus, patvirtinkite, kad maitinimas išjungtas | Prieš atliekant bet kokius laidų prijungimo darbus, maitinimas turi būti atjungtas |
| Vadove rasite laidų schemą |
Skirtingų prekių ženklų ir modelių skaitiklių gnybtų išdėstymas gali skirtis |
Apibendrinant
ar tai būtų vienfazis-kintamosios srovės skaitiklis, skirtas naudoti namuose, trifazis-kintamosios srovės skaitiklis gamykloms ar nuolatinės srovės skaitiklis, skirtas naujiems energijos tikslams, nors jie skiriasi forma ir laidų būdais, jų pagrindinis principas išlieka tas pats-srovės ritės jungiamos nuosekliai, o įtampos ritės jungiamos lygiagrečiai.
Įvaldę šį pagrindinį principą kartu su tiksliu konkrečių gnybtų blokų identifikavimu, galėsite užtikrintai tvarkyti skaitiklių laidų poreikius įvairiais iš{0}}tinklo scenarijais. Tikimės, kad šis „Instaliacijos vadovas“ bus naudinga nuoroda jūsų darbe!
